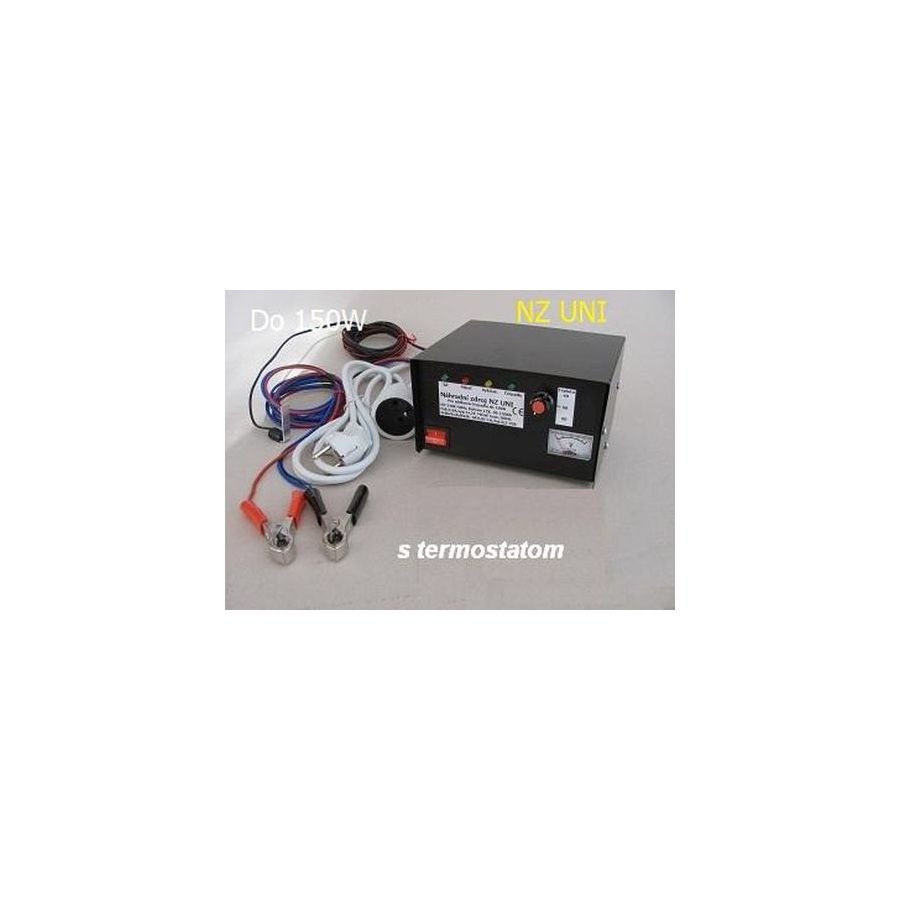

Náhradný záložný zdroj

---

NZ UNI s termostatom

– pre obehové čerpadlá ústredného kúrenia

– pre zálohovanie iných zariadení

Prístroj je plne automatický.

V prípade, že elektrický prúd ide, prístroj nabíja olovený akumulátor a udržuje ho v nabitom stave.

Pripojené zariadenie je napájané zo siete.

V prípade výpadku elektrickej siete sa prístroj sám prepne na menič a z pripojeného akumulátora vyrába chýbajúce sieťové napätie, ktoré takmer bez prerušenia (cca 0,1 s), napája pripojené zariadenie.

Doba zálohovania je podľa záťaže 2 až 20 hodín.

Prístroj je vhodný pre zálohovanie napojenia tých zariadení, u ktorých by nemalo v žiadnom prípade dôjsť k prerušeniu napojenia, napr. čerpadlá ústredného kúrenia, počítače.

Prístroj sa používa ako menič tam, kde elektrický prúd nie je zavedený, napr. pre chaty, kempy,  do áut a pod.

Prístroj je možné používať i ako autonabíjačku batérií

Parametre:

Sieťové napätie: 200 až 240 V, 40 až 60 Hz
Spotreba zo siete: naprázdno do 10W, pri nabíjaní do 40W
Akumulátor: externý – bežný automobilový alebo iný akumulátor 12 V, 30 až 150 Ah (nieje súčasťou dodávky)
Menič: 12 Vss / 230 Vst max.200 W krátkodobo, 150 W trvalo / 50 Hz, obdĺžnik
Rozmery: (šírka x výška x hĺbka) 165x100x140 mm, hmotnosť cca 3,5kg

Doba zálohovania:

Doba zálohovania sa dá približne spočítať podľa vzorca:

T=10C/P, kde T=doba zálohovania v hod., C=kapacita akumulátora v Ah, P=príkon čerpadla vo W.

Príklad: čerpadlo 60W, akumulátor 12V 40Ah, T=10×40/60=6,6hodín. Pri znížení príkonu čerpadla, použití termostatu a zväčšení kapacity akumulátora sa doba zálohovania podstatne predĺži.

Funkcia:

Prístroj automaticky zálohuje sieťové napätie 230V, 50 Hz. Keď je k dispozícii sieťové napätie, pripojený spotrebič (čerpadlo) je napájané cez prístroj zo siete a prístroj dobíja pripojený akumulátor a udržuje ho v nabitom stave. Keď dôjde k výpadku siete, prístroj sa automaticky prepne na menič 12V/230V/50Hz, ktorý z ptripojeného akumulátora 12V vyrába chýbajúce sieťové napätie 230V/50Hz. Súčasťou prístroja je i termostat, ktorého  čidlo sníma z teplého vývodu vody z kotla alebo krbovej vložky teplotu vody a zopne čerpadlo pri teplote, ktorú si nastavíte gombíkom na čelnom paneli prístroja. Keď je gombík na ľavom doraze, čerpadlo sa točí stále, nezávisle na teplote čidla. Termostat funguje rovnako, či ide sieť alebo menič. Pri funkcii meniča termostat ovládá i menič.

Podrobne o funkcii náhradneho zdroja:

Náhradný zdroj v sebe obsahuje menič, automatickú nabíjačku, sledovač siete, termostat, ochranný obvod batérie, nadprúdovú ochranu meniča, podpäťovú ochranu batérie dvojakého druhu a tavné poistky siete a akumulátora.

Menič – mení jednosmerné napätie z akumulátora 12V na striedavé napätie 230V, 50Hz tak, že 12V je v rytme 50Hz spínané do dvoch vinutí transformátora a transformované na 230V. Výstupný priebeh meniča je obdĺžnikový s mierne šikmými nábehovými hranami, s plynulým prechodom nulou, čo sa osvedčilo pre napájanie motorčekov s rozbehovou fázou cez kondenzátor, akým obehové čerpadlo ústredného kúrenia je. Meniču nevadí induktívny charakter odberu čerpadla, pre istotu je menič silno predimenzovaný.

Automatická nabíjačka funguje, keď ide el. sieť. Nabíja akumulátor pulzne, pulzy idú 100x za sekundu a ich prúdová veľkosť je 5 až 10A, podľa stavu nabitia akumulátora. Stredná hodnota nabíjacieho prúdu je 2 až 3A. Keď sa nabije akumulátor na napätie cca 14,7V, nabíjačka se automaticky vypne a akumulátor „odpočíva“. Keď klesne jeho napätie pod 12,8 V, nabíjačka se opäť sama zapne a akumulátor znovu dobije až na 14,7 V a toto se stále opakuje, podľa stavu akumulátora niekoľkokrát za deň, až raz týždenne. POZOR, nabíjačka k sebe nepripojí akumulátor, ktorý má opačnú polaritu alebo napätie menšie, ako 10 V. Takýto akumulátor je väčšinou vadný. Preto na samotných krokosvorkách nič nenameráte.

Sledovač siete – sleduje, či ide el. sieť a prepína režim prístroja buď na nabíjačku alebo menič.

Termostat – porovnáva teplotu čidla termostatu s nastavením gombíka na čelnom paneli prístroja, keď je teplota čidla vyššia, než nastavená hodnota, zopne el. prúd do výstupnej zásuvky a čerpadlo sa roztočí. Keď je teplota nižšia, čerpadlo vypne. Hysterézia nastavená v prístroji je asi 10 st. Celsia (napr. keď pri 60 st. Celzia zapne, pri 50 st. Celzia vypne). Keď je gombík termostatu na ľavom doraze, čerpadlo sa točí stále.

Ochranný obvod batérie – zabráni poškodeniu prístroja prepólovaním akumulátora.

Nadprúdová ochrana meniča – pri preťažení cca na 0,5 sekundy menič vypne a v týchto intervaloch skúša, či preťaženie ešte trvá. Pritom bliká žltá kontrolka „preťaženia“.

Podpäťová ochrana batérie dvojakého druhu – pri poklese napätia akumulátora pod 10,5 V sa zablokuje menič a pod 10 V se úplne odpojí akumulátor. Keď však dôjde k poklesu napätia pod 10V, prístroj už k sebe akumulátor nepripojí a ani ho nenabije, už ho nepovažuje za akumulátor, pretože nespĺňa správne vstupné hodnoty pre napájanie prístroja ( 11 až 15 V). Keď akumulátoru klesne napätie pod 10 V a prístroj ho k sebe nepripojí, je nutné ho nabiť na inej nabíjačke, aby jeho napätie bolo aspoň 11 V.

Tavné poistky – zabránia tomu nejhoršiemu pri skrate vo výstupnej zásuvke prístroja alebo pri poruche koncových tranzistorov meniča, čo je vzácne, ale stať se to môže, napr. keď udrie blesk do vedenia niekde blízko.
